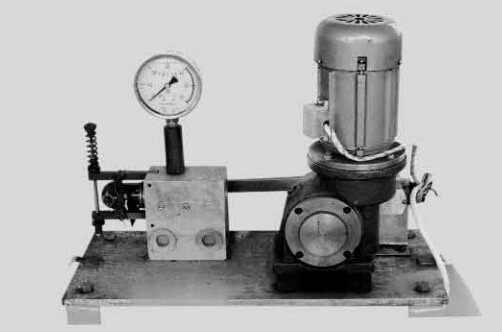

EM型电动换向阀

一、使用条件

EM型电动换向阀适用于公称压力为40MPa的干油集中润滑系统中，将润滑泵单线出口的压力润滑脂交替地通过主管道Ⅰ或Ⅱ送出去,组成一个完整的双线终端式干油集中润滑系统. 该换向阀是采用微型交流电机驱动，通过减速传动带动偏心连杆机构操纵滑芯移动，以开闭供油管道或转换供油方向的一种集成化的换向控制装置；它反应灵敏，启闭快速、动作可靠，可与电控箱配合使用对润滑系统进行自动控制。

二、技术参数

使用介质为锥入度不低于220（25℃，150g）1/10mm的润滑脂（NLGI0#-3#）。

三、工作原理

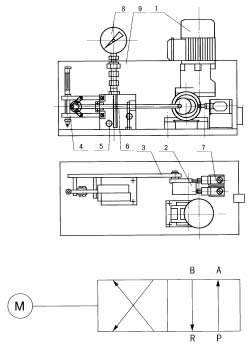

EM型电动换向阀主要由电动机，减速机构，偏心连杆机构，强簧机构，二位四通阀，限位开关，压力表等组成。 电动机经蜗轮蜗杆减速后，由偏心轮2带动连杆3 作直线往复运动。由于连杆末端所连动的弹簧机构4的作用，使二位四通阀5中的滑芯杆6产生急速的推拉动作，从而改变二位四通阀各油口的联接方式，达到液流换向的目的。此时，偏心轮旋转了180°到达另一个死点位置，触动了限位开关7。限位开关即可送出脉冲信号，停止阀电机运行，完成了一个工作过程。压力表8装于防护罩9顶部用于监视阀内的工作压力。

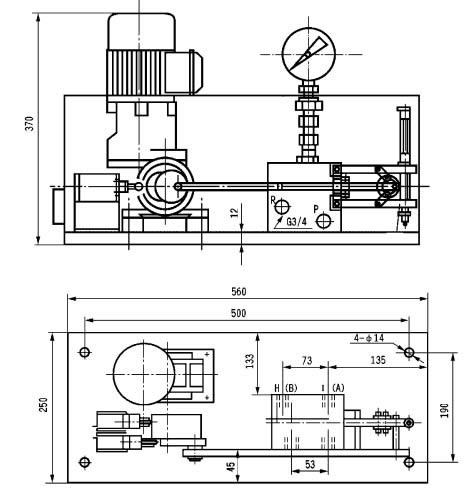

四、外形尺寸

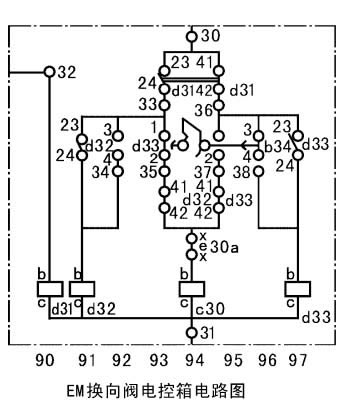

五、EM换向阀电控箱电路

d31小型功率断电器    b33限位开关    c30马达接触器

d32小型功率断电器    b34限位开关

d33小型功率断电器    e30a热控开关

六、使用说明

该阀应安装在系统被控主管路的前端，且位于通风、干燥、便于检查及周围无运动机构干涉的部位，使用前必须先打开外罩向减速箱内加入50#机械油至规定液面。
