      KJKMKL系列单线递进式分配器(721MPa)

      一、概述

      KJKMKL系列单线递进式分配器,适用于润滑点密集、耗脂量不同,给油频繁单线集中润滑系统中,组成子母式分配系统实现分区控制进行润滑的场合。
      KJ
      KMKL系列单线递进式分配器,它由中碳合金结构钢制造的供给体、端部体和38片根据设计需要所确定的给油量和出油口数的中间体组合而成。分配器的正常出口设置于分配器的两侧面,在上面还设置有预备出口,各中间体的出油口内均装有止回阀,能彻底防止因润滑点背压作用而产生润滑脂的逆流,保证了各出油口的给油量定量、准确。

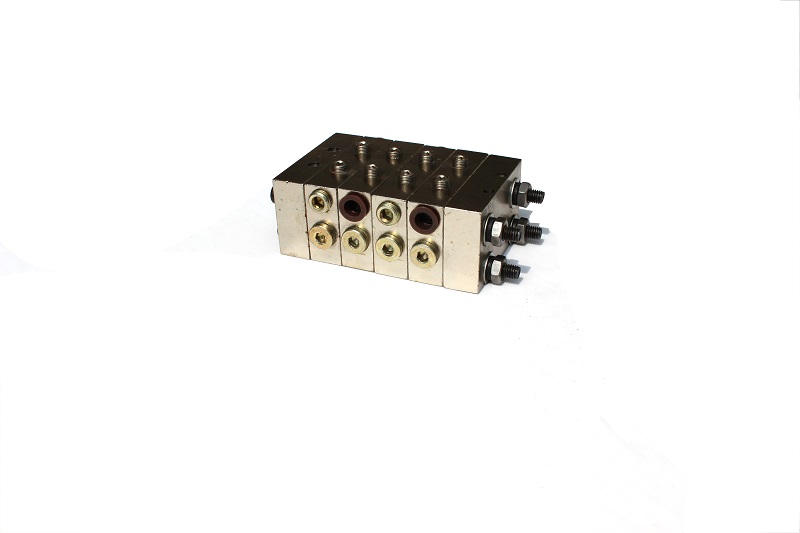

      KJ、KM、KL系列单线递进式分配器

      二、技术参数

      型式活塞种类给油皇mL/循环出油口数最高压力
      KJ5T0.082214MPa
      7MPa (润滑油)
      5S0. 1641
      10T0. 1642
      10S0. 3281
      15T0.2462
      15S0.4921
      KM10T0. 164221 MPa
      10MPa (润滑油)
      10S0.3281
      15T0.2462
      15S0.4921
      20T0.3282
      20S0. 6561
      25T0. 4102
      25S0.821
      30T0.4922
      30S0. 9841
      35T0.5742
      35S1. 1481
      KL25T0. 410221 MPa
      10MPa (润滑油)
      25S0.821
      50T0.822
      50$1.641
      75T1.232
      75$2.461
      100T1.642
      100S3.281
      125T2. 0502

      150T2.462
      150S4. 9201

      适用介质为锥入度不低于26525℃,150g1/10mm的润滑脂或粘度等级大于N120的润滑油:
      适用环境温度为-10℃~80℃。

      三、动作说明

      1、通过润滑泵加压送出的润滑剂,经供给口流入按图示箭头方向分别推动活塞ABC 动作。此时活塞AB左腔在油压的作用下处在右位不动,活塞C右腔进入压力,油开始向左移动。KJ、KM、KL系列单线递进式分配器
      2、流入的润滑剂推动活塞C向左移动,左腔的润滑剂压向NO.1吐出口经外部配管送向润滑点。当活塞C运动至左极限时活塞B右腔开始进入润滑剂。KJ、KM、KL系列单线递进式分配器
      3、流入的润滑剂推动活塞B向左移动,左腔的润滑剂压向NO.2吐出口经外部配管送向润滑点。当活塞B运动至左极限时活塞A 右腔开始进入润滑剂。KJ、KM、KL系列单线递进式分配器
      4、流入的润滑剂推动活塞A向左移动、左腔的润滑剂压向NO.3吐出口经外部配管送向润滑点。当活塞A运动至左极限时活塞C右腔开始进入润滑剂。KJ、KM、KL系列单线递进式分配器
      5、流入的润滑剂推动活塞C向右移动、右腔的润滑剂压向NO.4吐出口经外部配管送向润滑点。当活塞C运动至右极限时活塞B左腔开始进入润滑剂。KJ、KM、KL系列单线递进式分配器
      6、流入的润滑剂推动活塞B向右运动、右腔的润滑剂压向NO.5吐出口,经外部配管送向润滑点。当活塞B移动到至右极限时活塞A左腔开始进入润滑剂。KJ、KM、KL系列单线递进式分配器
      7、流入的润滑剂推动活塞A 向右运动、右腔的润滑剂压向NO.6吐出口,经外部配管送向润滑点。当活塞A移动到至右极限时返回到初始1状态,继续重复上述动作。KJ、KM、KL系列单线递进式分配器

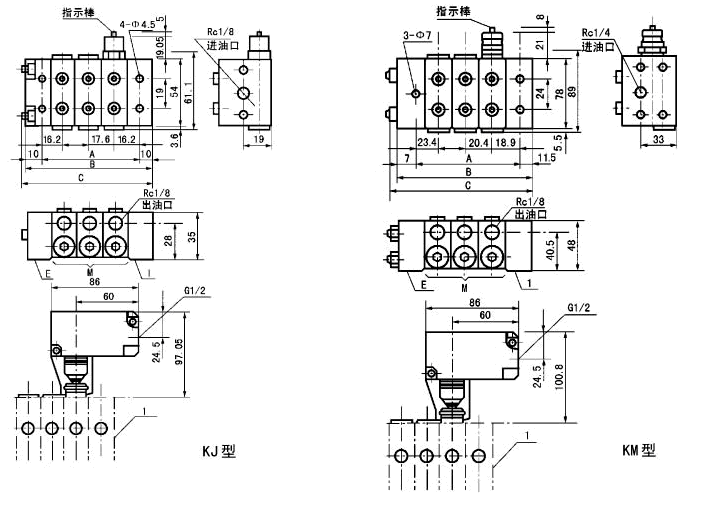

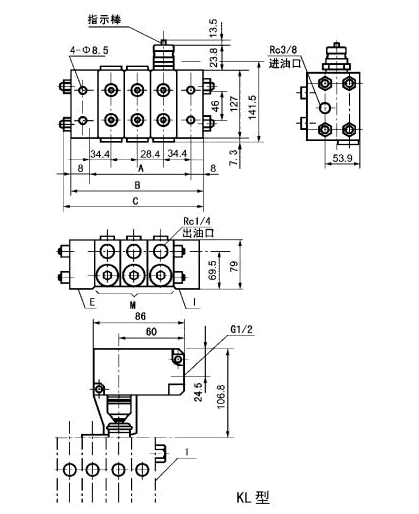

      四、外形尺寸

      KJ、KM、KL系列单线递进式分配器
      KJ、KM、KL系列单线递进式分配器

      KJ-*不带循环指示器和循环开关时尺寸参数表

      形式
      组合片数
      A
      B
      C
      供给口径
      吐出口径
      最大吐出口数
      重量kg
      L
      M
      E
      KJ-3
      1
      3
      1
      67.6
      87.6
      91.1
      Rc1/8
      Rc1/8
      6
      1.3
      KJ-4
      1
      4
      1
      85.2
      105.2
      108.7
      8
      1.5
      KJ-5
      1
      5
      1
      102.8
      122.8
      126.3
      10
      1.8
      KJ-6
      1
      6
      1
      120.4
      140.4
      143.9
      12
      2.0
      KJ-7
      1
      7
      1
      138
      158
      161.5
      14
      2.3
      KJ-8
      1
      8
      1
      155.6
      175.6
      179.1
      16
      2.5

      KM-*不带循环指示器和循环开关时尺寸参数表

      形式
      组合片数
      A
      B
      C
      供给口径
      吐出口径
      最大吐出口数
      重量kg
      L
      M
      E
      KM-3
      1
      3
      1
      83.1
      101.1
      112
      Rc1/8
      Rc1/8
      6
      2.9
      KM-4
      1
      4
      1
      103.5
      122
      133
      8
      3.5
      KM-5
      1
      5
      1
      123.9
      142.4
      153
      10
      4.0
      KM-6
      1
      6
      1
      144.3
      162.8
      173
      12
      4.6
      KM-7
      1
      7
      1
      164.7
      183.2
      194
      14
      5.2
      KM-8
      1
      8
      1
      185.1
      203.6
      214
      16
      5.7
