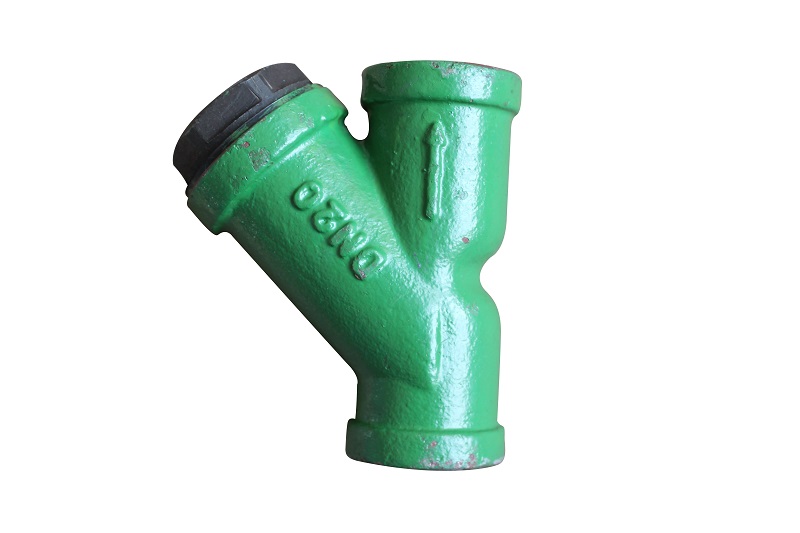

Y型系列过滤器

产品分类： Y型系列过滤器

Y型系列过滤器是石油、化工等输送管线上必不可少的设备，具有结构紧凑，使用方便，过滤能力大，压力损失小，安全可靠，价格低廉等优点。本产品规格齐全，适用性强，若将它安装在泵的入口或系统管线的有关部位，可提高泵及设备的使用寿命，又能保证整个系统安全稳定的运行。

订购热线：0513-83783788

跟此产品相关的产品

: SPL、DPL型网片式油滤器; SPL、DPL型网片式油滤器适用于各种型号的稀油润滑装置的过滤以提高油的清洁度，应用于石油、电力、化工、冶金、建材、轻工等行业。

: 油气分配器; 主分配器适用于递进式油气润滑系统，根据其给油口数的不同分为6种规格。且各种分配器均可带指示杆或不带指标杆。

: TBY挡轮液压站; 回转窑托轮应平行于窑体中心线安装，窑体为倾斜放置，在自重作用下有下滑的趋势，采用液压推力挡轮液压站，使窑体按预想的速度（一般约2～3mm/h)，强制上窜或有控制地下滑，从而有效地保证轮带与托轮的均匀接触和磨损，并节省托轮调整的工作量。

产品详情

Y型系列过滤器

一、概述

过滤器是从流体中分离固体颗粒的过程，通常在压差推动下，迫使流、固相混合物通过过滤介质使固体颗粒截留于介质上，达到使流体和固体互相分离的功能。


二、技术参数及外形尺寸

公称直径DN	D0	L	H	管塞螺纹N
15	Rc1/2	120	160	ZG1/4"
20	Rc3/4	130	170	ZG1/4"
25	Rc1	140	175	ZG1/4"
32	Rc1 1/4	170	185	ZG1/4"
40	Rc1 1/2	190	195	ZG1/4"
50	Rc2	220	210	ZG3/8"

YZ-Ⅰ型为整体铸造螺纹连接式过滤器(DN15～50，PN≤4.0MPa)

公称直径DN	D0	L	H	管塞螺纹N
15	21.8/18.5	120	170	ZG1/4"
20	27.4/25.5	130	180	ZG1/4"
25	34.2/32.5	140	185	ZG1/4"
32	42.9/38.5	170	210	ZG1/4"
40	48.8/48.5	190	220	ZG1/4"

YZ-Ⅱ型为整体铸造承插焊连接式过滤器(DN15～40，PN≤10.0MPa)

型号	公称直径DN	公称压力PN	L	H	管塞螺纹N
Y15-I	15	≤5.0MPa	260	180	ZG1/4″
Y20-I	20		270	190	ZG1/4″
Y25-I	25		270	190	ZG1/4″
Y32-I	32		280	230	ZG1/4″
Y40-I	40		280	230	ZG1/4″

Y-Ⅰ型为焊接型法兰连接式过滤器(DN15～40，PN≤5.0MPa)

公称直径DN	L	H	管塞螺纹N
50	290	245	ZG3/8"
65	320	280	ZG3/8"
80	350	315	ZG3/8"
100	425	360	ZG3/8"
150	540	460	ZG3/4"
200	700	540	ZG3/4"
250	800	660	M20×1.5
300	950	750	M20×1.5
350	1050	845	M20×1.5
400	1250	920	M20×1.5

Y-Ⅱ型焊接型法兰连接式过滤器

公称直径DN	L	H	管塞螺纹N
80	330	150	ZG3/8"
100	360	160	ZG3/8"
150	440	200	ZG3/4"
200	540	230	ZG3/4"
250	600	270	M20×1.5
300	680	300	M20×1.5
350	750	340	M20×1.5
400	850	380	M20×1.5

Y-Ⅲ型焊接型法兰连接式过滤器

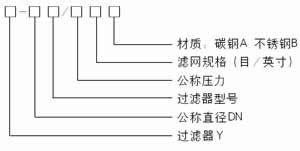

三、型号说明

四、工作原理

Y-Ⅰ型、Y-Ⅱ型，它们是由主管和支管按一定角度焊接而成，当液体进入置有相应规格滤网的滤筒后，其微小杂质滤至支管底部，而滤液则由过滤器出口排出。

Y-Ⅲ型它安装在管线转弯处，当流体进入滤筒后，滤液能转过90°从出口排出。清洗时，旋开支管底部的旋塞或拆卸开板即可。

五、滤网规格及各部分材质

目数/英寸	20	30	40	60	80	100
丝径(mm)	0.417	0.315	0.213	0.122	0.102	0.081
净孔径(mm)	0.853	0.532	0.422	0.301	0.216	0.173
有效面积%	45	40	45	51	47	46
