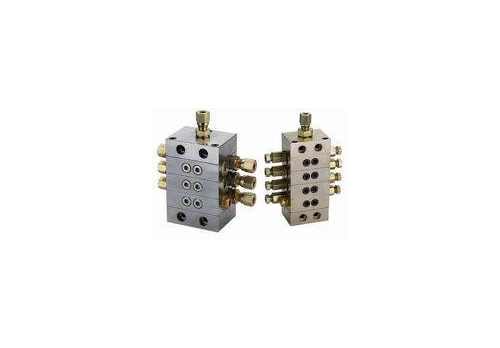

JPQ系列递进式分配器

产品分类： JPQ型系列单线递进式分配器

JPQ系列递进分配器是由中碳合金结构钢制造的首片、尾片和3～8片根据设计需要给油量和出油口数的中间体组合而成。

订购热线：0513-83783788

跟此产品相关的产品

: VSN-KR型系列双线分配器; 分配器适用于公称压力为40MPa的双线式干油集中润滑系统中，作为一种计量给油装置，它在两条供油主管交替供油压力作用下，直接由供油压力控制活塞动作给油，完成向润滑点定量分配润滑脂的功能。

: SSPQ-P1.15系列双线分配器; SSPQ-P1.15系列双线分配器适用于公称压力为40MPa的干油双线集中润滑系统中，作为一种定量给油装置，通过二条供油管交替输送润滑脂，实现定量给各润滑点供送润滑剂的双线分配器。

: JPQ-L系列单线递进式分配器; JPQ-L系列单线递进式分配器在双线式干油集中润滑系统中，作为二级分配器。经双线分配器定量分配后输出的润滑脂再输入单线递进式分配器进行二次分配后送往各个润滑点。

产品详情

JPQ系列递进式分配器

一、使用条件

JPQ系列递进分配器是由中碳合金结构钢制造的首片、尾片和3～8片根据设计需要给油量和出油口数的中间体组合而成。

每个系列的中间片除该系列中给油量最小的规格（含单出油口和双出油口）以外，其他规格都有带循环指示器的型式。

二、技术参数

分配器系列	JPQ1	JPQ2	JPQ3
公称压力Mpa	20
最小动作压力Mpa	0.7	1.2
允许最大动作频率次/min	200		180
中间片规格	8T 8S	16T 16S	40T 40S
	16T 16S	24T 24S	80T 80S
	24T 24S	32T 32S	120T 120S
	——	40T 40S	160T 160S
		48T 48S	200T 200S
		56T 56S	240T 240S

1、一块中间片的活塞往复一个双行程为一次循环，一台分配器的每块中间片均动作一次循环是该台分配器的一次循环，一台分配器的所有中间片在单位时间内的循环次数之和是该台分配器的动作频率。

2、工作环境温度-30～+80℃。

3、使用介质为锥入度不低于290（25℃，150g）1/10mm，过滤精度不低于100mm的润滑脂或粘度不低于17cSt，过滤精度不低于25μm的润滑油。

4、带循环指示器的中间片规定代号为"□Z"。

三、中间片的给油量和出油口数

中间片规格	8T	8S	16T	16S	24T	24S	32T	32S	40T	40S	48T	48S
每口每循环给油量ml	0.08	0.16	0.16	0.32	0.24	0.48	0.32	0.64	0.40	0.80	0.48	0.96
出油口数	2	1	2	1	2	1	2	1	2	1	2	1
中间片规格	56T	56S	80T	80S	120T	120S	160T	160S	200T	200S	240T	240S
每口每循环给油量ml	0.56	1.12	0.80	1.60	1.20	2.40	1.60	3.20	200	4.00	2.40	4.80
出油口数	2	1	2	1	2	1	2	1	2	1	2	1

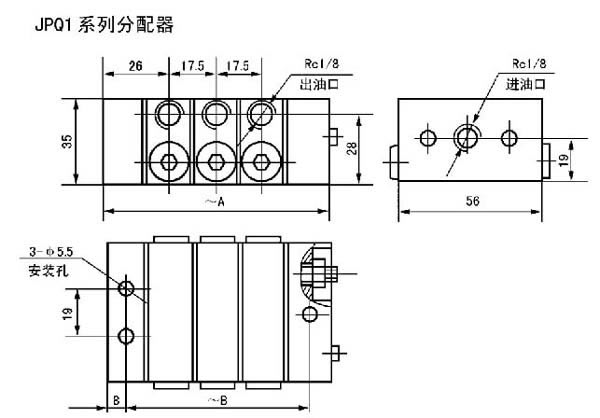

四、外形结构及尺寸

分配器型号	中间片数	A	B	重量kg
JPQ1	3	87	71	1.3
	4	104.5	88.5	1.6
	5	122	106	1.8
	6	139.5	123.5	2.1
	7	157	141	2.3
	8	174.5	158.8	2.6

分配器型号	中间片数	A	B	重量kg
JPQ3	3	102	86	2.2
	4	122.5	106.5	2.6
	5	143	127	3.1
	6	163.5	147.5	3.5
	7	184	168	4.0
	8	204.5	188.5	4.4

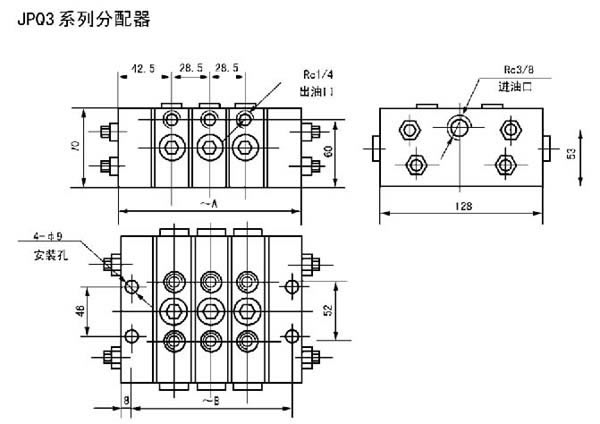

JPQ系列递进式分配器

分配器型号	中间片数	A	B	重量kg
JPQ3	3	142	126	9.8
	4	170.5	154.5	11.8
	5	199	183	13.7
	6	227.5	211.5	15.7
	7	256	240	17.6
	8	284.5	268.5	19.6

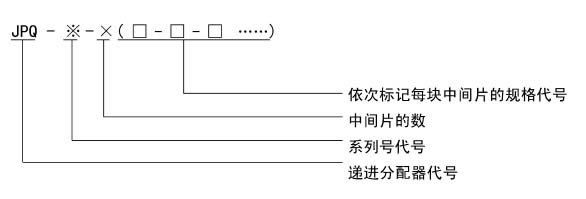

四、型号标注说明
