      双线式集中润滑系统

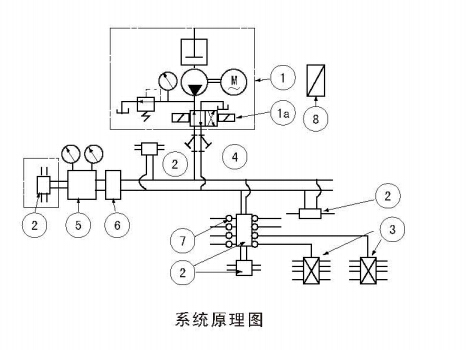

      一、双线式集中润滑系统的工作原理及特点

      双线式干油集中润滑主要由电动润滑泵(包括贮油器和滤油器等),换向阀、主管道、分支管道、各级分配 器、压差开关以及电控箱等组成,适用于生产线长,润滑点多的机械上。如冶金、矿山、电子、逑材制糖和酿造等行业。

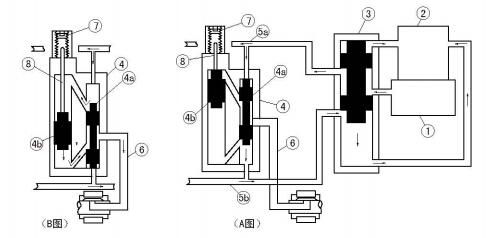

      双线式集中润滑系统的原理有当I线管道上所有润滑点输油完毕之后,主管道末端的压差开关起作用,把信号传给电控箱,根据预先给定的程序,令换向阀进行换向,转而向II线管道送油或令泵电机停转或定时向歇运转。

      如杲机械设备上润滑点不多,或者并不经常需要入画的单机,可由脚踏润滑泵或手动润滑泵供油,由人工操作。双线给油器的出油的出油口视需要也可以接片式给油器。这样从双线给油器上任何一个出口排出的润滑脂便可经过片式给油器顺序地分配给一组润滑上。一组润滑点一般不能太多,因为双线给油器排出的油量有限。


      双线式集中润滑系统

      特点:

      1、给油定量准确

      分配器采用容积计量,给油量不受外界因素的影响。并且分配器有给油量微调机构,可以准确地调整给油量。

      2、给油可靠

      由润滑泵输出的高压润滑脂直接推动分配器主活塞向润滑点压送润滑脂,压力很高,因此给油可靠。

      3、润滑点可以增减,给油量可以调整

      系统安装以后,仍然可以增减润滑点,调整给油量,而不影响系统的正常运行。

      4、配管简单

      可以任意从主管上引支管接分配器,根据润滑点的分布选择最简便的管线。

      5、给油的范围大,点数多。

      二、常见的集中给油方式

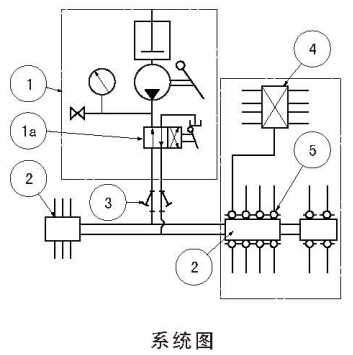

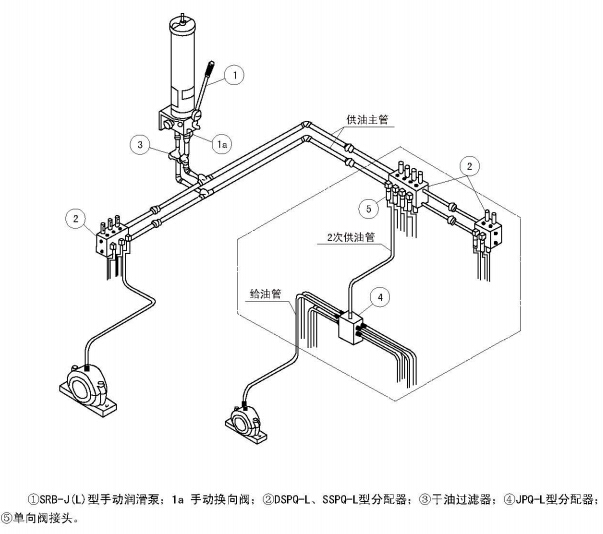

      1、手动润滑泵终端式系统由换向阀1a的位置决定润滑泵①输出的润滑脂经两条供油主管的某一条供送,另一条向贮油筒开放。

      双线分配器②全部动作完毕,供油压力急剧上升。可用供油压力是否达到预先确认的数值判断系统给油工作是否已经完成。

      系统再次进行给油运行时,换向阀1a处于相反位置。供油主管压送和开放交换。

      本系统构成简单,设备费用低;适用于给油间隔时间长,润滑点少的场合,也可与其它系统配合,润滑某些特殊的部位。

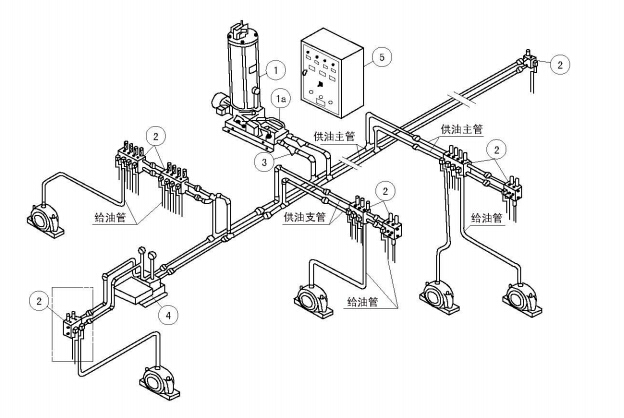

      2、电动润滑泵终端式系统

      电控箱⑤内的时间继电器使系统按照设定的给油间隔时间自动运行,指令时间继电器用“给油时间延长”表示给 油工作的异常:此外,还有“贮油器空”、“过负荷运转” 等警报信号。指令时间继电器按系统一次给油工作实际所需时间加2~5分钟调整。

      供油主管末端装有压力操纵阀④,当末端压力达到设定压力,向电控箱发送信号,电磁换句阀1a换句,润滑泵①停止,系统一次给油工作完成。经过设定的时间间隔后,系统再次工作,从另一条主油管供油。

      系统设计通常按给油时间5分钟以内(最高8分钟以内)设计,压力操纵阀标准设计压力为4MPa。

      压力操纵阀设置在压力损失最大的那一处供油主转末端,后面需布置—块分配器(见下图双点线框内)。

      本系统具有配管费用较低之优点。

      本系统采用末端压力作为系统给油工作完成的控制参数,设计容易,敁适用干润滑点散布较广的场合。

      3、电动润滑泵环式系统

      电控箱④内的时间继电器使系统按照设定的给油间隔时间自动运行,指令时间继电器用“给油时间延长”表示给油工作异常,此外,还有“贮油器空”、“过负荷运转”等 警报信号。指令时间继电器按系统一次给油工作实际所需时间加2~5分钟调整。

      液压换向阀1a具有切换两条供油主管和控制供油主管末端的压力的功能,当供油的主管末端压力达到液压换向阀 的设定压力时,液压换向阀换向,并向电控箱发送信号,润滑泵①停止,系统一次给油完成。经过设定的时间间隔后,系统再次工作,从另一条主油管供油。

      系统设计通常按给油时间5分钟以内(最高8分钟以 内)设计,液压换向阀标准设定压力为5MP心

      该系统供油管末端压力直接控制换向阀换向,动作可靠。换向阀置于润滑泵上,电气配线费用低。在润滑泵上进行压力调整,维护和检修均方便。适用于润滑点比较集中的场合。

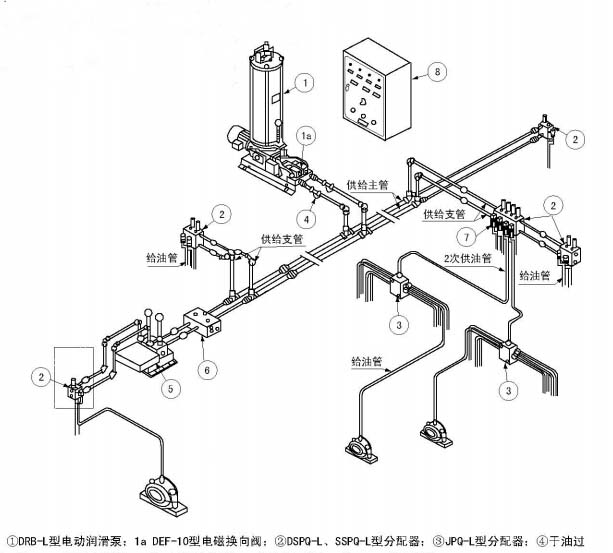

      4、电动润滑泵二级分配系统

      基本动作和前述电动终端式系统相同。二次分配由双线式分配器②的出油口接二次供油管向递进式分配器③供油,这样,双线式分配器的一个出油口可向4~8个润滑点给油。

      为了在分配器②和③之间的配管较长的情况下,分配器③动作有充分的保证,采用了压力控制阀⑥使主管压力提高,压力控制阀安装在距压力操纵阀⑤1米以内的主铐上。

      压力操纵阀后需布置—块双线式分配器(见右图双点划线框内),这个分配器上不要再接递进式分配器,进行二次分配;压力操纵阀一般安装在压力损失最大的那一处供油主铐末端。

      电动环式系统也能布置二级分配,压力控制阀安装在距液压换向阀回油口1米以内的主管上。

      该系统适用干润滑点众多,给油量相同,分布集中的场合。空间狭小难于确认分配器动作的场合,使用效果好。和压力操纵阀配合使用,可以采用细长的管路。它检查部位集中,便于维护管理。
