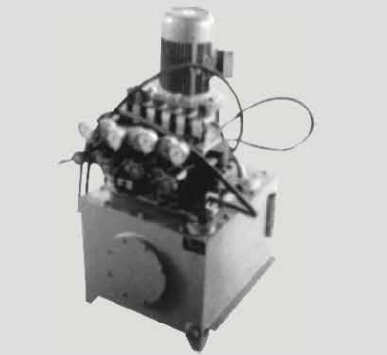

NC-14型挡轮液压站
一、使用条件
| 回转窑托轮应平行于窑体中心线安装，窑体为倾斜放罝，在自重作用 下有下滑的趋势，采用液压推力挡轮液压站，使窑体按预想的速度（一般 约2?3nm/h)强制上窜或有控制地下滑，从而有效地保证轮带与托轮的均 匀接触和磨损，以节省托轮调整的工作量。 液压挡轮正常上下游动的行程为土 1〇mm，当上下游动的行程达到 15mm时，应发出报窖汛号，当上下游动达到极限行程（±30rrm)时，应立 即停止对主电机供电，允许通过调整限位开关的位置对上述控制行程作土 2rrm的少M变动。 |  |
二、技术参数
| 工作压力MPa | 公称流SL/min | 过滤稍度pm | 油箱容积 | 电加热器 | 电机功率kW | |
| 功率kW | 电压V | |||||
| 4?10 | 0.2 | 20 | 0. 11 | 1 | AC220 | 0.75 |

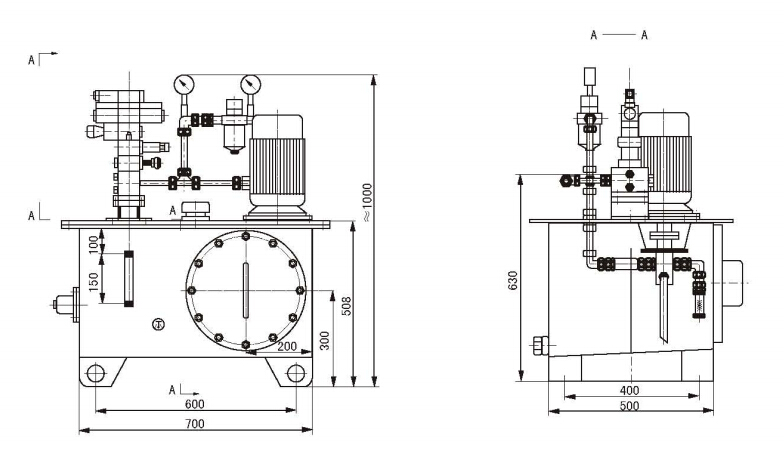

三、外形结构及尺寸
四、工作原理
挡轮液压站是控制回转窑液压挡轮动作的动力装置，其工作原理如下图所示。
系统衮有一套柱塞变呈泵装宜：正常工作时，系统最高压力为1〇MPa，最低压力为4MPa，油缸上行速度由柱塞 变星泵及调速阀來调定：油缸下行时速度由另一个调速阀來调定，油温是由装在油箱上的电接点双金届温度计來控 制电加热器的开闭：系统设有一台精度为20pm的精过滤器，确保液压油的清洁：过滤器压差达到0.35MPa时报警，需及时更换过滤器滤芯。
在启动回转窑的同时开通工作油泵并接通IDT电磁铁，液压油通过调速阀A迫使窑体向上移动：当挡轮座上行碰 到上行限位开关时，油泵电机断电，IDT也断电，此时靠窑体自重使油缸中的油经调速B，单向阀（背压阀）排入油 箱；油缸下滑碰到下限位开关时，电磁铁IDT又通电，泵又启动，1复上述推窑上行动作。
如系统工作不正常，当油缸上行或下行时，由于第一组隈位开关发生故陴而碰到另一组上行或下行开关时，应 发出报警信号，当仍继续上行或下行又碰到极限位M开关时，应立即停主机。
NC-14 I型挡轮液压站系统原理图
| 序号 | 名 称 | 数屋 |
| 1 | 油箱 | 1 |
| 2 | 电加热器 | 1 |
| 3 | 电接点温度计 | 1 |
| 4 | 变量泵 | 1 |
| 5 | 电机 | 1 |
| 6 | 申向阀 | 2 |
| 7 | 滤油器 | 1 |
| 8 | 单联底板块 | 1 |
| 9 | 溢流阀 | 1 |
| 10 | 调速阀 | 1 |
| 11 | 调速阀 | 1 |
| 12 | 电磁换向阀 | 1 |
| 13 | 压力表 | 2 |
| 14 | 吸油过滤器 | 1 |
| 15 | 单向阀 | 1 |
| 16 | 卡套式截止阀 | 1 |
| 17 | 电接点压力表 | 1 |
