BRLQ型系列板式油冷却器
一、使用条件
板式换热器是以种以波纹板为传热面的新型、高效换热器。它具有传热系数高、体积小、占地面积小、散热损失小、组装灵活、拆装、清洗方便，并可随时增减板片量来改变换热面积，以适应热负荷的变化特点；它广泛用于石油、化工、冶金、动力、食品、制药及集中供热等行业：用于流体间的加热、冷却、冷凝、蒸发、余热回收等过程。
二、技术参数
| 型号 | 公称冷却面积㎡ | 油流量，L/min | 进油温度℃ | 出油温度℃ | 油压降MPa | 进水温度℃ | 水流里，L/min | ||
| 50号 机械油 | 28号 轧钢机油 | 用50号 机械油时 | 用28号 轧钢机油时 | ||||||
| BRLQO.05-1.5 | 1.5 | 20 | 10 | 50 | ≤42 | ≤0.1 | ≤30 | 16 | 8 |
| BRLQ0.05-2 | 2 | 32 | 16 | 25 | 13 | ||||
| BRLQ0.05-2.5 | 2.5 | 50 | 25 | 40 | 20 | ||||
| BRLQ0.1-3 | 3 | 80 | 40 | 64 | 32 | ||||
| BRLQ0.1-5 | 5 | 125 | 63 | 100 | 50 | ||||
| BRLQ0.1-7 | 7 | 200 | 100 | 100 | 80 | ||||
| BRLQ0.1-10 | 10 | 250 | 125 | 200 | 100 | ||||
| BRLQO.2A-13 | 13 | 400 | 160 | 320 | 130 | ||||
| BRLQO.2A-I8 | 18 | 500 | 250 | 400 | 200 | ||||
| BRLQO.2A-24 | 24 | 600 | 315 | 500 | 250 | ||||
| BRLQO.3A-30 | 30 | 650 | 400 | 520 | 320 | ||||
| BRLQO.3A-35 | 35 | 700 | 500 | 560 | 400 | ||||
| BRLQO.3A-40 | 40 | 950 | 630 | 800 | 500 | ||||
| BRLQO.5-60 | 60 | 1100 | 800 | 900 | 640 | ||||
| BRLQO.5-70 | 70 | 1300 | 1000 | 1050 | 800 | ||||
| BRLQO.5-80 | 80 | 2100 | 1600 | 1670 | 1280 | ||||
| BRLQO.5-120 | 120 | 3000 | 2100 | 2400 | 1600 | ||||
| BRLQ1.0-50 | 50 | 1000 | 715 | 850 | 570 | ||||
| BRLQ 1.0-80 | 80 | 2100 | 1600 | 1670 | 1280 | ||||
| BRLQ1.0-100 | 100 | 2500 | 1800 | 2040 | 1440 | ||||
| BRLQ1.0-120 | 120 | 3000 | 2100 | 2400 | 1600 | ||||
| BRLQ1.0-150 | 150 | 3500 | 2500 | 2950 | 2400 | ||||
| BRLQ1.0-180 | 180 | 4000 | 2850 | 3500 | 2600 | ||||
| BRLQ1.0-200 | 200 | 4500 | 3150 | 3800 | 3000 | ||||
| BRLQ1.0-250 | 250 | 5000 | 3500 | 4400 | 3400 | ||||
注：
1、板式冷却器油和水流向应相反。
2、冷却水用工业用水，如用江河水需过滤或沉淀。
3、适用于稀油润滑系统中冷却润滑油。
4、工作压力小于1MPa。
5、工作环境温度-20?15CTC。
6、介质为运动粘度值不大于460cSt的润滑油。
三、外形结构及尺寸
板式油冷却器安装型式分为落地式和悬挂式二种，板片为人字形波纹。

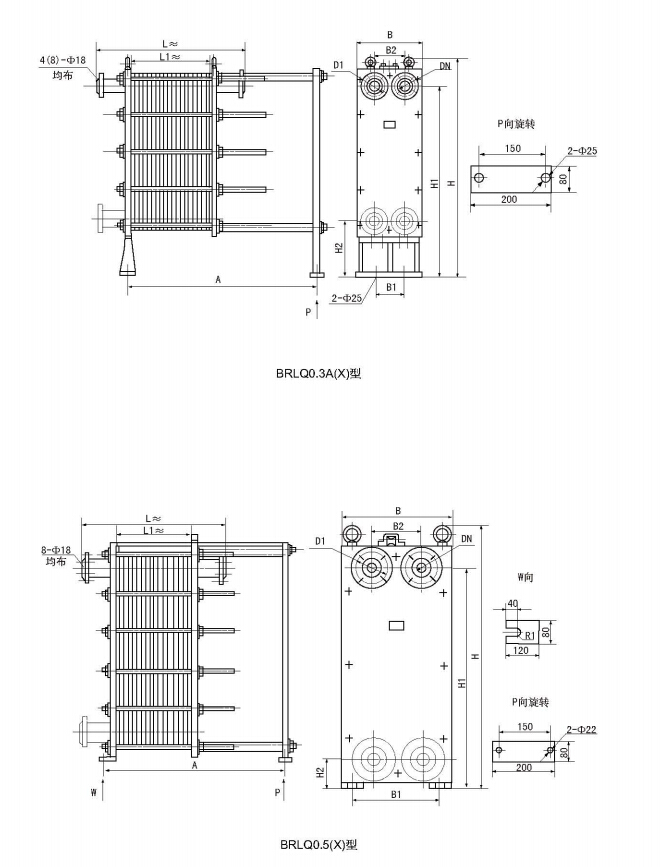

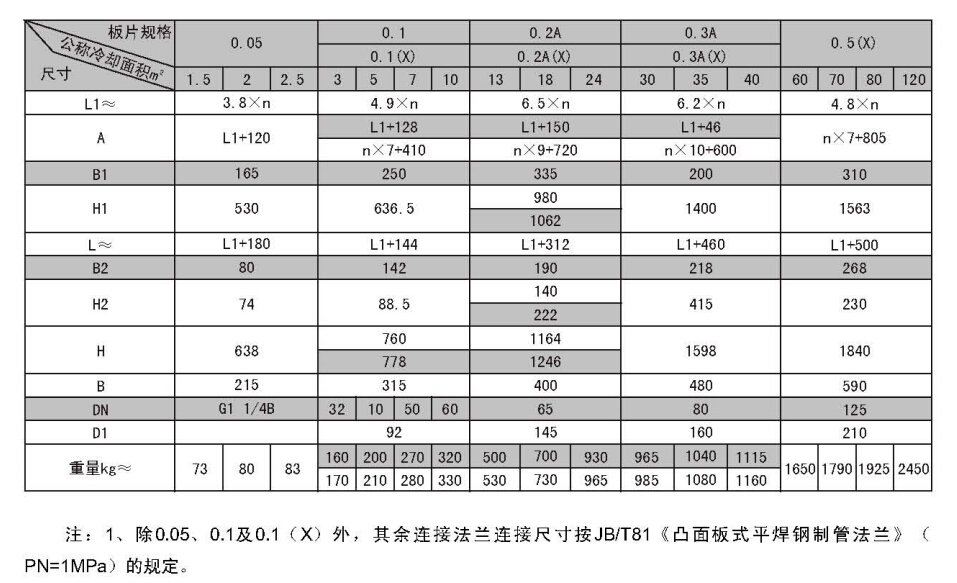

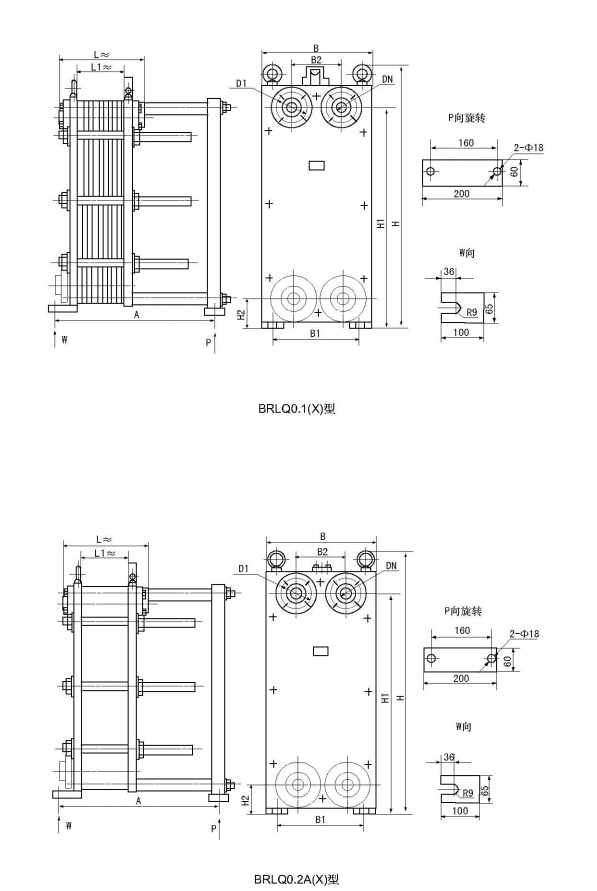

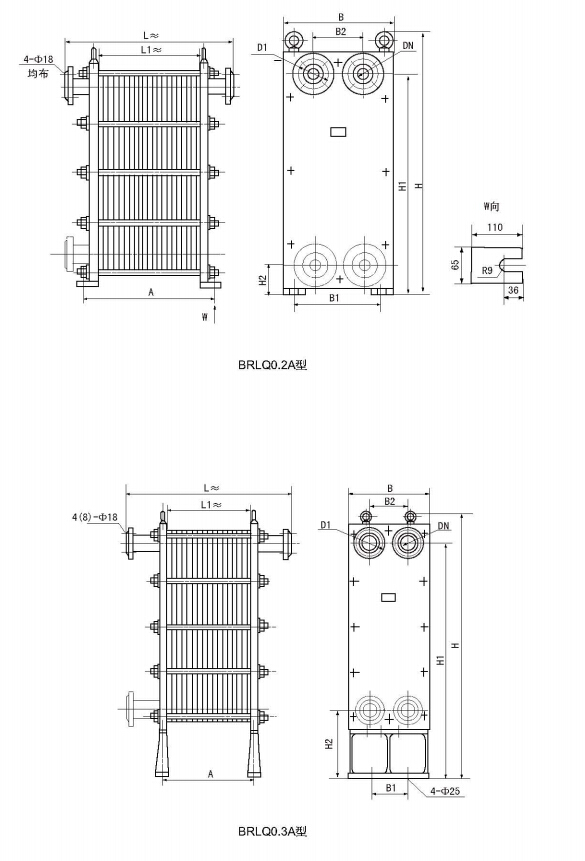

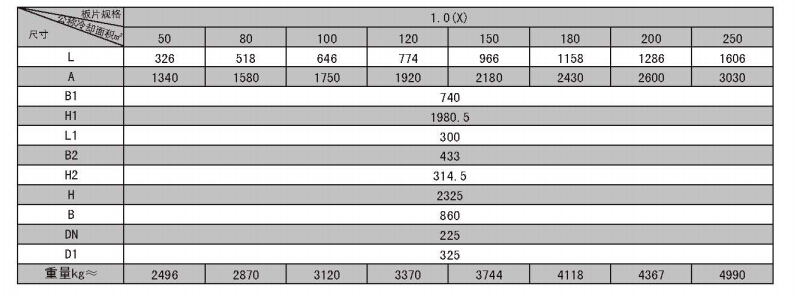

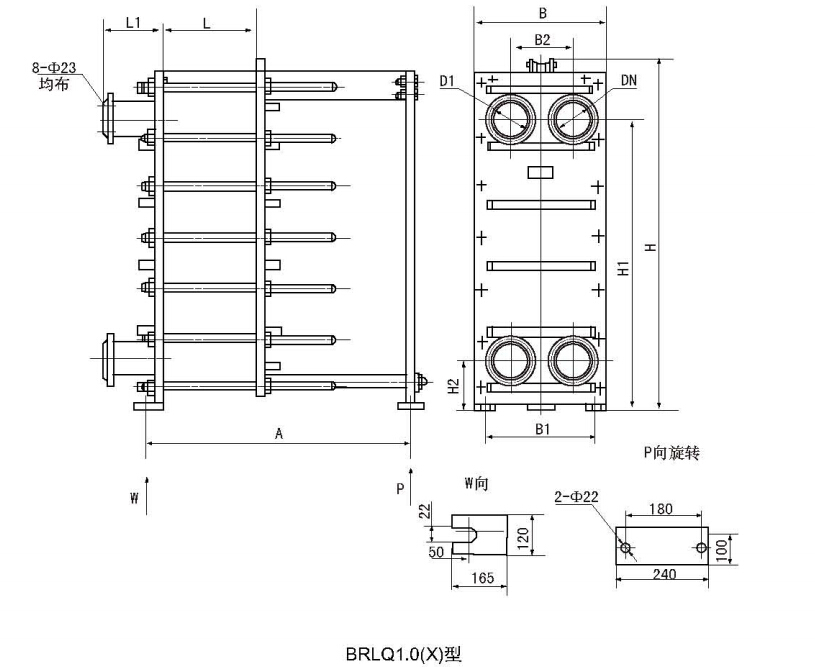

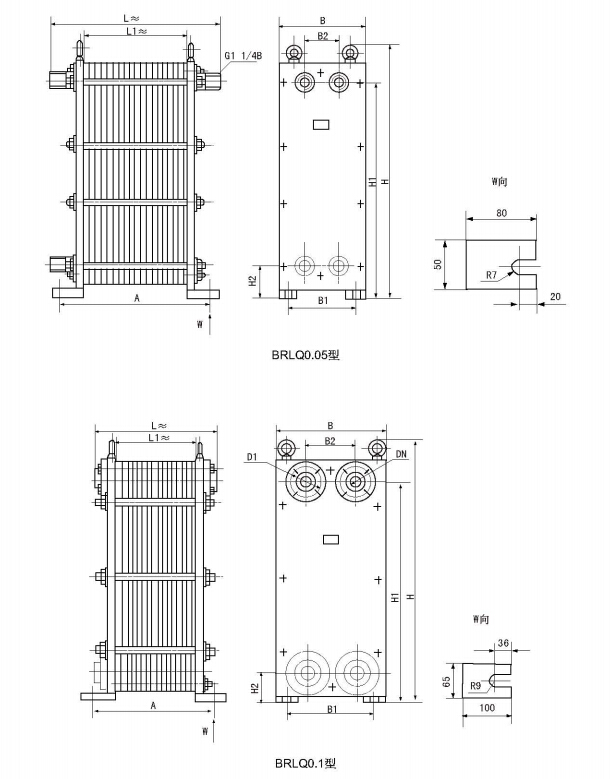

板式油冷却器的型式尺寸如图。
注：
1、除0.05/0.1及0.1（X）外，其余连接法兰连接尺寸按JB/T81《凸版面板式平焊钢制管法兰》（PN=1MPa）的规定。
2、n=公称冷却面积/单板冷却面积+1，表示板片数。
四、使用说明

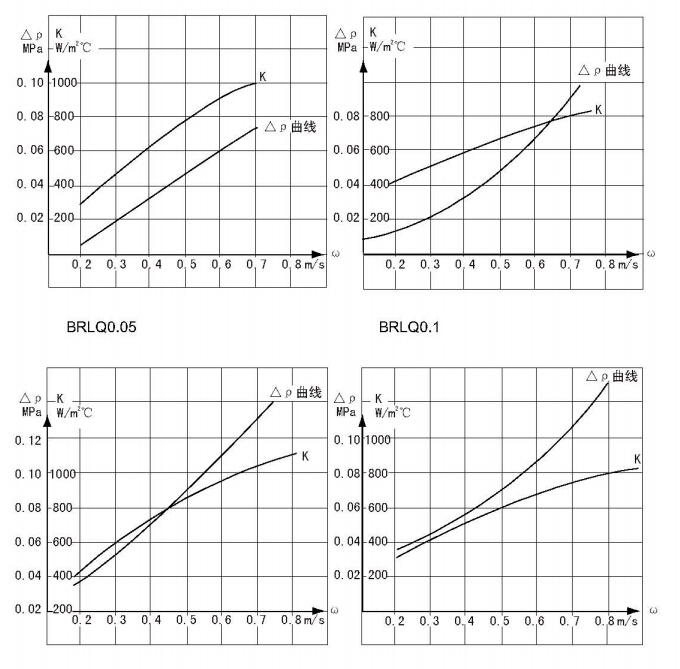

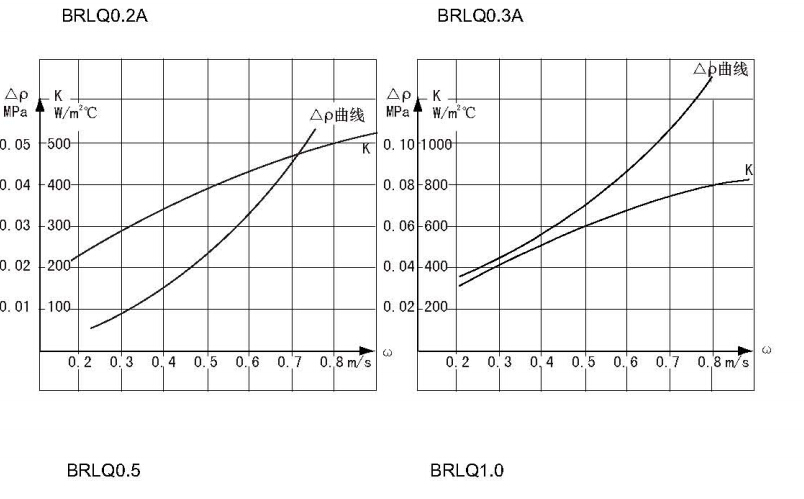

1、板式油冷却器的K-ψ曲线和△ρ-ψ曲线（水-油）
