单线式集中润滑系统
集中润滑系统
在各种机械设备中，除了广泛的采用稀油润滑方式外，在许多摩擦副中好采用了干油润滑。干油润滑就是以润滑脂作为机械摩擦副的润滑介质，通过干油站向润滑点供送润滑脂的一整套设备。根据摩擦副的功能，润滑方式和使用环境的不同，有的采用手动加脂枪向润滑点添加润滑脂。有的则因润滑点数量多则必须采用干油集中润滑系统定期加润滑脂。下面根据干油润滑系统的驱动方式，供脂管线数量、管路不布置形式和压脂到油滑点的动作顺序的不同而确定的分类及有关情况，介绍如下，供选用时参考。
1、单线集中润滑系统的工作原理及特点：
单线集中润滑系统是由泵站输出高压润滑脂经输脂主管供送给母递进式分配器（每次供脂量较大）从母递进式分配出来时油经输脂支管，供送到二次分配器（子分配器）（每次定量压出的润滑脂较少）再定量逐级供送给各润滑点。其中电控箱起到指令自动供送润滑脂的功能。
工作原理
单线式集中润滑系统由泵站输出清洁润滑脂，通过一级（母）分配器由一路输油变成多路出油。这些多路出油 再由二级（子）分配器分成更多的分支油路：根据需要还可以增加三级（孙）分配器，这样便组成单线递进式油 路，可以向数百个润滑点供送清洁的润滑脂。
特点
1、供油主管道只盂要一栈，配管简单，费用低：
2、对活动部分的润滑点可实施供油：
3、对处于机构紧凑、环境恶劣、部位重要的润滑点可实现自动加油，以提高加油的可靠性：
4、只要系统在工作，毎个润滑点都能获得预定的给脂量，油脂不会浪费：
5、在全部润滑点中，只要油任一处堵塞，通过各种形式的指示器即能报警，所以只要监视一台母分配器的动作，就可实现对全系统的监视。
2、单线集中润滑系统常见的几种给油方式

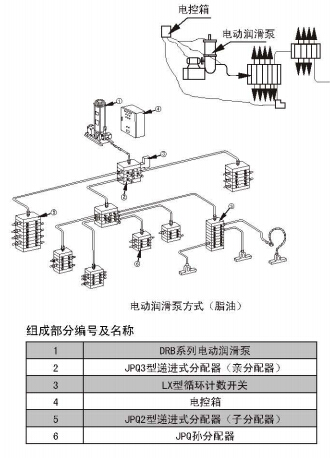

电控柜内有计数器和计时器，其中计数器是与同一级分配器上行程开关相关联的。当一级分配器完成一个分油循环，分配器的柱塞便接触行稃开关一次，计数器计入一个数。当计数器上达到规定的计数次数时，指定电动润滑泵停止，经过设定的时间间隔后，系统重新开始工作。 电控柜内的计时器是用来设定单位时间内输入系统的油脂量。当设定的单位时间内计数器计入的数值未达到设定值时，电控柜自动报警。另外系统管道中压力起过额定压力的限值时也会自动报警。 该系统配拷费用较低，且能满足没个润滑点所需的润滑脂的数量，同时能实现定时、定星，无一遗漏地向每个润滑点供送清洁润滑脂。 |  |

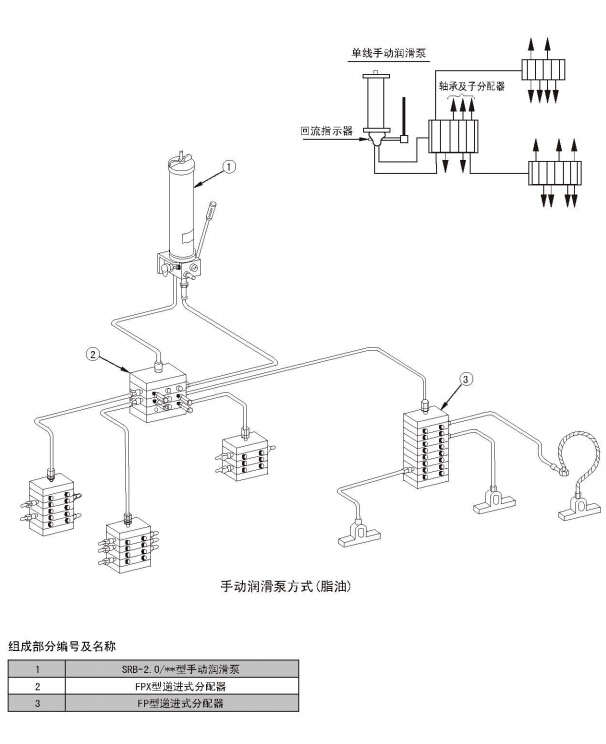

b、手动式润滑方式
手动润滑泵给油时可向100多个润滑点供油，利用泵体上的回油指示器给油终了。这种泵的最大排油压力为 20MPa,所以即使是高背压的轴承也能充分地枵到润滑。该系统构成简单，设备费用低，适用于给油间隔时间长， 工作环境恶劣，人工作业无法进行的场合，并能在外部观察到润滑点的供油情况。

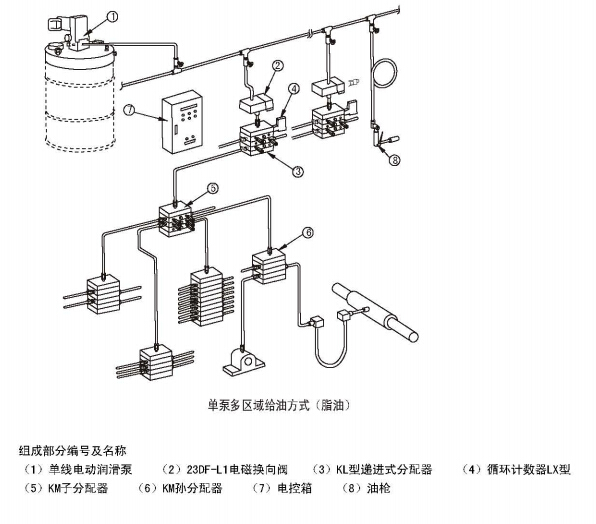

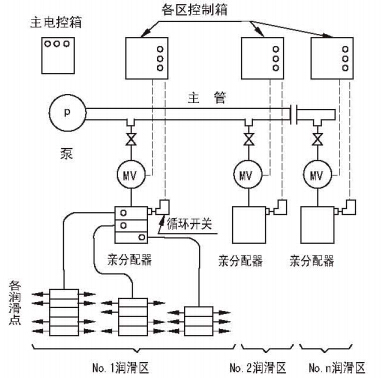

C、单泵多区域给油方式 该系统的给油方式特别适合于长达数百米的轧制机上使用。 由中央润滑泵把油脂送入Φ50mm左右的主管路，再由主拷送往各区域的支管。 各分管上装有电磁阈，同过电控箱对电磁阀的开与闭，可以定时地把润滑脂送到各区域的分配器，再向润滑点给脂。 使用这种系统可以对数千个轴承都能用台中央泵自动地进行给脂。 |  |
单线润滑系统的设备及元件
1、润滑泵
| 分类 | 型 号 | 公称压力MPa | 公称流量 mL/min | 贮油桶容积 L | 备注 | |
| 标准型号 | 引进型号 | |||||
| 手动润滑泵 | SRB-2/1.5-DZ | / | 20 | 2mL/循环 | 1 | 均适用润滑脂： 是否适用润滑油请参阅相关润滑泵说明 |
| SRB-L3.5Z-5 | / | 3.5mL/循坏 | 5 | |||
| SRB-2.5/1.0-D | / | 10 | 2.5mL/循环 | 1 | ||
| / | ||||||
| SRB-2. 5/3. 5-D | / | 3.5 | ||||
| 电动润滑泵 | DRB-L | U | 20 | 60、 195、 585 | 20、 35、 90 | |
| DRB-P | BS-B | 40 | 120、 235、 365 | 30、 60、 100 | ||
| ZPU | / | 133、 233、 400 | 40、 60、 100 | |||
| DB-63 | / | 10 | 63 | 8 | ||
| DB-63Z | / | |||||
| 电动加油泵 | DJB-200 | / | 1 | 200L/h | / | |
| DJB-H1.6 | / | 4 | 1.6L/min | / | ||
| DJB-V70 | / | 3.15 | 70L/h | / | ||
| DJB-V400 | / | 400L/h | / | |||
| 脚踏润滑泵 | JRB2-X3 | / | 40 | 3nL/行程 | 6 | |
2、分配器
| 分类 | 型 号 | 公称压力MPa | 额定给油量 mL/循环 | 备注 | |
| 标准型号 | 引进型号 | 适用润滑脂或 润滑油。使用 润滑油时，把 公称压力降低 一半使用。 | |||
| 组合式 (片式） | JPQ1 | MJ、 KJ、 FPJ | 14 | 0. 082～0. 492 | |
| JPQ2 | M、 KM、 FP | 20 | 0.164～1.148 | ||
| JPQ3 | MX、 KL、 FPX | 0.41 ～4. 92 | |||
| JPQ1-K | ZP-A | 16 | 0.07、0.1、0.2、0.3 | ||
| JPQ2-K | ZP-B | ||||
| JPQ3-K | ZP-C | 0.5、1.2、2.0 | |||
| JPQ4-K | ZP-D | ||||
| 整体式 | 6JPQ-L0.16 | LV-106C | 20 | 0. 16 | |
| 8JPQ-L0.16 | LV-108C | ||||
| 10JPQ-L0. 16 | LV-110C | ||||
| 12JPQ-L0. 16 | LV-112C | ||||
| SSV | 31.5 | 0.2 | |||
