YHF型液压换向阀

产品分类: YHF型系列液压换向阀
    订购热线:400-837-3688

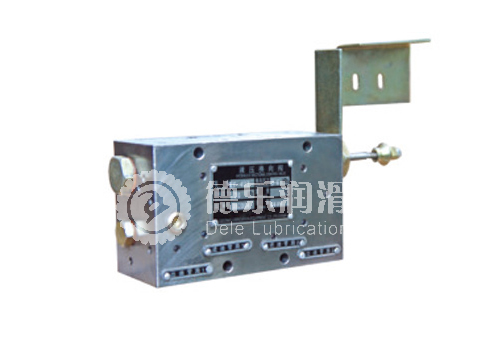

      YHF型液压换向阀

      一、使用条件
      用于电动环式集中润滑系统中,把泵输出的润滑脂交替送向两条供油主管。直接由供油主管末端的压力控制阀换向,换向的设定压力可以方便地调整,换向阀结构简单,动作可靠。
      YHF型液压换向阀
      二、技术参数
      型号
      公称压力Mpa
      调定压力压力调整范围Mpa
      损失量
      配管尺寸
      重量kg
      标准型号
      原型号
      YHF-L1
      RV-3
      205
      3-6
      17Rc3446.5
      YHF-L2RV-4U2.7M16x1.5
      7
      使用介质为锥入度265~385(25℃,150g)1/10mm的润滑脂。

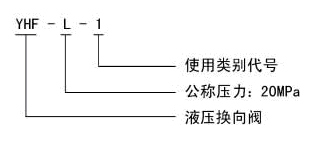

      三、型号标注说明YHF型液压换向阀
      YHF型液压换向阀

      四、工作原理

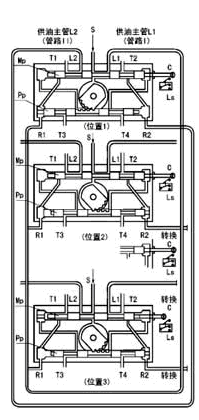

      右图是液压换向阀的工作原理示意图。图中T1~4口汇到同一个出口接贮油器。
      位置1泵输出的润滑脂,从进油口S经主滑阀MP构成的通路被送向供油主管L1(管路Ⅰ),并且经先导滑阀Pp构成的通路加压力于主滑阀的左端。 供油主管L2经T1口向贮油器开放。
      供油主管L1的末端与回油口R1连接,当末端的压力超过设定压力,则把先导滑阀推向右侧。
      位置2先导滑阀Pp移动到右侧,主滑阀Mp的左腔经T3口向贮油器开放,泵输出的润滑脂加压于主滑阀的右端,将其推向左侧,与主滑阀连接的指示杆上的触头撞击行程开关LS,向电控柜发出信号使泵停止。
      位置3主滑阀Mp移动到左侧,完成换向动作,泵再次工作输出的润滑脂经主滑阀构成的通路被送向供油主管L2(管路Ⅱ),供油主管L1经T2口向贮油器开放。

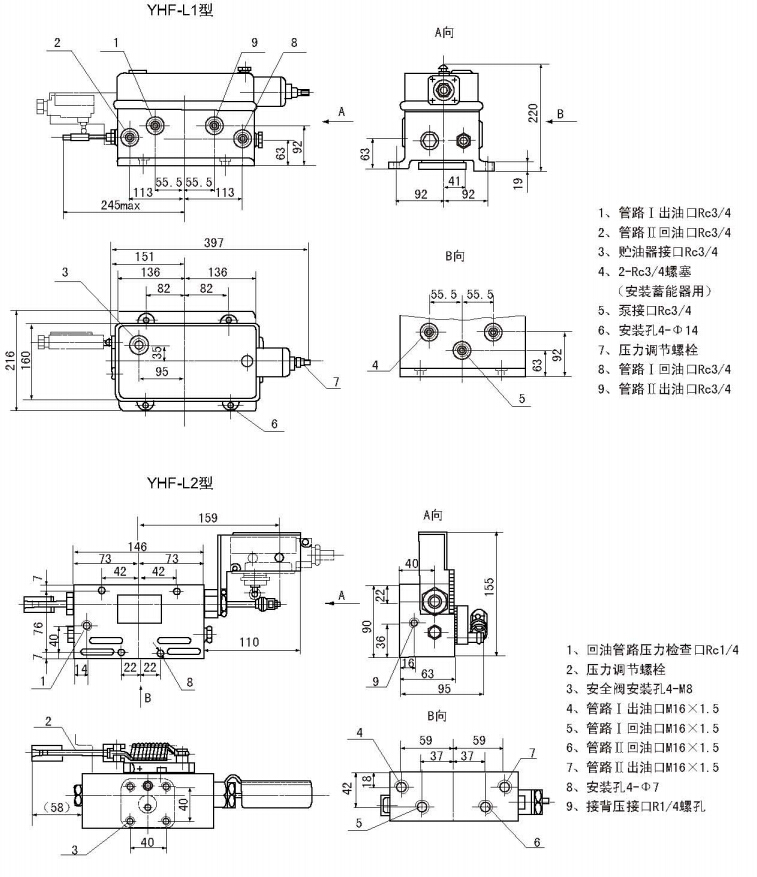

      五、外形尺寸

      YHF型液压换向阀

      六、使用说明

      YHF-L1型阀与流量585mL/min的泵相配,安装于底板上。YHF-L2型阀与流量60和195mL/min的泵相配,安装于泵体上。

      YHF-L1型阀调整螺丝右旋设定压力调高,左旋调低。YHF-L2型阀右旋设定压力调低,左旋调高。

      从泵体上拆卸YHL-L2型阀和拆卸YHF-L1型阀的盖子时,应先将调整螺丝完全松开。
