      XHZ型系列稀油润滑装置

      一、使用条件

      产品适用于润滑介质粘度为22~460cSt (相当于ISO VG22~460)的稀油循环润滑系统中,如冶金、重型、矿山等行业机械设备的稀油润滑。

      稀油润滑装置的公称供油压力≤0.5MPa (即出油口压力):供油温度40±3℃,过滤精度低粘度时为0.08mm;高粘度时为0.12mm;冷却水温度≤30°C;冷却水压力0.2~0.4MPa;冷却器的进油温度为50℃时,油温降≥8℃,蒸汽压力为0.2~0.4MPa;泵的公称压力应不小于0.63MPa (即泵的出口压力);设有压力罐的稀油润滑装置,其气源压力为0.5~0.6MPa,用户要求油箱用电加热时,可在订货时说明。

      XHZ-6.3~125的小型稀油润滑装置为整体出厂;≥160L/min的大中型稀油润滑装置为分部件包装出厂。

      XHZ型系列稀油润滑装置

      二、工作原理

      油液山油泵排出经单向阀、截止阀、双筒网式磁芯过滤器及油冷却器后被直接送往润滑点,然后沿着系统的回油总管经回油磁网一体化过滤装置流回油箱。

      正常工作时,一台泵工作,一台备用,通过转换开关来控制使之交替互为备用,泵的出口配有安全阀,用以避免油泵过载,此阀设定的开启压力为0.63MPa或稍大。系统的压力由压力控制器控制,当系统压力达到正常调定值时,主机方可启动,当系统压力低于某一调定值时,备用泵自动启动,直到压力恢复正常为止。如系统压力继续降低,低于最低调定值时,发出低压事故报警信号,令主机停车(联锁状态下),延时停油泵,并排除故障。

      对于设有压力罐的大中型稀油润滑装置(型号后加"A"),其主要作用是:当泵发生意外事故或突然断电时, 储于压力罐内的油液作为临时压力油源向主机设备短时间供油(供油时间长短取决于压力罐储油望及罐中压力),使设备在停止过程中有一定的压力油供给,满足其惯性运转中的润滑需要,以确保主设备的安全。

      其控制方式有两种。其一,在系统开始工作以前,首先打开压力罐的进气阀,向罐内填充一定压力的压缩空气,然后启动油泵,油液经气动阀旁通管路上的单向阀进入压力罐,适当调整罐中的空气压力,使压力罐容量的2/3为压缩空气,1/3为润滑油,在罐内油压、气压得到平衡后,关闭进气阀。当系统压力达到正常后,打开气动阀门,压力罐投入工作:当系统发生故障时,压力罐内的油液在压缩空气的作用下向外供油:当液位降至下限时,液位开关发出信号,气动阀门自动关闭,防止压缩空气进入供油管道内。此方式能较好地吸收系统中的油压波动。

      其二,压力罐内基本上充满油液,所有进气、放气、进油均通过电气自动控制。正常工作时,进气阀处于关闭状态;当系统发生故障时,进气阀自动打开,同时压力罐进行充气将油液压出,以保证供油压力:当油液降到下限时,气动阀门自动关闭。此方式适用于短时供油需油量较大的系统,但失去调整油压波动的功能。

      三、结构特点

      1、在双筒网式磁芯过滤器上装有压差控制器,当过滤器进出口压差超过设定值时,压差控制器发出报警信号,通知切换工作筒,以便清洗或更换滤网,此装置设计为润滑介质先过滤后冷却;油粘度较高者也适合。

      2、在冷却器的进水口装有一个直读式温度计,用来观察进水温度:装有电磁水阀用来控制冷却水的通或断。 在系统的供油口处,装有铂热电阻Pt100,用于控制工作油温;当出口油温高于某一调定的温度(如43℃时,电磁水阀自动开启,冷却器投入工作,直到油温恢复正常为止(如溫度降到40℃以下时电磁水阀自动关闭)。如冷却器已投入工作,系统的油温继续上升,达到设定最高温度时(如45℃),温度控制器发出油温过热报警信号。当冷却器需要更换或维修时,可关闭冷却器的进出口阀门,打开旁路阀门,油液即不经冷却器直接送往润滑点。

      3、在油箱上装有铂热电阻Pt100,当油箱油温低于某一调定温度(如35℃时,电加热器自动通电(或蒸汽阀门自动开启),对油液进行加热,直到达到正常工作油温为止。超过另一设定温度(如40℃)时自动切断电加热器(或蒸汽阀门自动关闭):当油箱中油液的温度低于最低调定温度时,油泵不能启动,需对油箱中油液加热。油箱上装有一个液位开关,当液位达到上限或下限时,液位开关发出报警信号。

      4、配有电控柜和仪表盘,观察运行参数方便,可实现自动控制和事故报警。

      四、技术参数

      型号公称
      流里
      L/min
      油箱
      容积
      电动机过滤面积㎡换热面积㎡冷却水管通径mm冷却水耗量m³/h电加热器功率kW蒸汽管通径m蒸汽耗里kg/h压力罐
      容星m³
      出油口
      通径
      mm
      回油口
      通径
      mm
      重星kg
      极数
      ρ
      功率
      kW
      XHZ-6. 36.30.254.60. 750.051.3250.631540320
      XHZ-1010
      XHZ-16160.5
      4.61. 10. 133251.562550980
      XHZ-2525
      XHZ-40401.254.62.20.26323.81232651520
      XHZ-6363
      XHZ-1001002.54.65.50. 4011327.51840802850
      XHZ-125125
      XHZ-16016054.67.50.52206520


      2540651253950
      XHZ-200200
      XHZ-250250104.6110.8335100302565801505660
      XHZ-315315
      XHZ-400400164.6151.31501004532901002007290
      XHZ-500500
      XHZ-630630204.618.51.316010055321201002508169
      XHZ-630A210160
      XHZ-800800254.6222.280125704014012525011550
      XHZ-800A2.513/80
      XHZ-1000100031.56302.2100125905018012530013315
      XHZ-1000A3. 1515500
      XHZ-12501250406373.31201501105022015030015350
      XHZ-1250A417960
      XHZ-16001600506453.31601501456526015035020010
      XHZ-1600A523020
      XHZ-200020006385562002001806531020040025875
      XHZ-2000A6.330300

      注:1、型号后加"A"为带压力罐的稀油润滑装置,呈正方形布置。

      2、斜齿轮油泵为4级电机;人字齿轮油泵为6极电机;极数应根据介质粘度确定,粘度高时宜选低速。

      3、冷却水质采用江河水需经过滤沉淀净化处理,水温不应超过30℃。

      五、外形结构、地基土及尺寸

      XHZ型系列稀油润滑装置

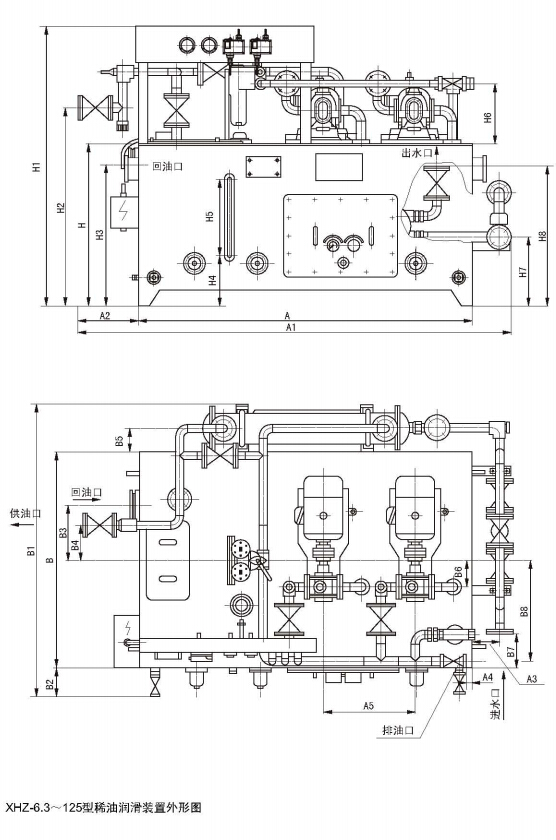

      XHZ-6.3~125型稀油润滑装置外形尺寸

      型号AA1A2A3MA5BB1B2B3B4B5
      XHZ-6. 311001640410707035070098011023519090
      XH2-10
      XHZ-161400193540080042085012501402000112
      XHZ-25
      XH2-40180024003801003549012001610150300200130
      XHZ-63
      XHZ-1002400298035010010068014001800150450200130
      XHZ-125
      型号B6B7B8HH1H2H3H4H5H6H7H8
      XHZ-6.3150804305901240715490230270220290510
      XHZ-10
      XHZ-161252004956501300800550250280290360683
      XHZ-25
      XHZ-4016020060089015401060780280400395380775
      XH2-63
      XHZ-10010070495104016901330920380400370610980
      XHZ-125

      注:1、回油口法兰连接尺寸按JB/T 81《凸面板式平焊钢制管法兰》(PN=1MPa)的规定。

        2、上列稀油润滑装置均无地脚螺栓孔,就地放置即可。
